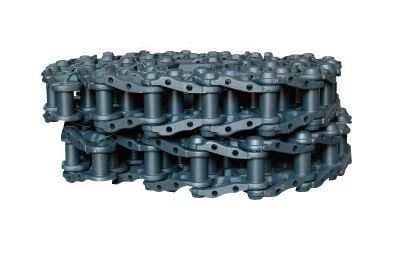

Track Link Assembly to grupa gąsienic z butami, która jest również nazywana płytką ślizgową, zespołem ślizgacza gąsienic, jest częścią części podwozia ciężkich urządzeń gąsienicowych, takich jak koparka, spychacz, dźwig, wiertarka itp. Grupa gąsienic koparki z butami powstaje poprzez walcowanie, obróbkę skrawaniem, obróbkę cieplną, malowanie itp. Jakość i żywotność zależy od jakości walcowanej stali, twardości zahartowania i odpuszczania, głębokości utwardzania.

Nasza przewaga:

• Materiał: 35MnB, stal o wysokiej wytrzymałości, odporna na ścieranie

• Tuleja gąsienicy: 20CrMo, nawęglanie zewnętrzne i wewnętrzne, głębokość twardości 2,5 do 3 mm.

• Obróbka cieplna: technologia hartowania w wodzie

• Obróbka: MASZYNY STEROWANE CNC

• Modele łańcuchowe: podziałka ogniw od 101 do 260 mm. .

Proces obróbki:Kucie - Toczenie zgrubne - Obróbka cieplna - Wykrywanie przepływu - Wykończenie toczenia - Montaż - Natryskiwanie farby

Informacje o produkcji

Specyfikacja:

NIE	WYMIAR										STOSOWANY MODEL
NIE	A	B	C	H	I	O	P	Q	S	U	STOSOWANY MODEL
1	101	22	40	55	55	35	32	19	10.5	94	EX35, YC35-6 / 7
2	135	46	40	80	104	54	35.2	22.3	13.5	140	R60
3	135	46	41	55	85	31.6	35	22.5	12.5	114	PC40-5
4	135	46	41	63.8	93.8	40.4	35	22.5	12.5	124	PC40-7 / 8
5	135	43.2	42.5	72	99	44	41	24	12.5	141	PC60-5, D20
6	140	52	44	86	86	55	40	28	14.5	139	YC85
7	154	55	47.5	90	90	56	46.3	30	14.5	158	EX60
8	154	57	44	73	89	45	41.2	24	14.5	130	PC60-6 / 7, PC75
9	154	57	44	82.4	112.4	49.4	46.3	30	14.5	170	PC100-3, D31
10	171	60.3	55.57	108	108	58.6	47	30	16.5	170	SK100, SK120
11	171	60.3	55.57	108	108	70	50.3	33.5	16.5	181	EX100, E312, E120B, SH120, EC140
12	171	58.7	56.3	125.4	144.5	83.5	54	36.65	16.5	212	R200, SE210-1, SE210LC, R210LC-2
13	175	57	54	86.4	102.4	50.4	46.3	30	16.5	170	PC100-5 / 6, PC120-6
14	175	57	54	122.4	158.4	84.6	55	38	18.5	218	HD700, HD770
15	175.4	58.7	57.2	125.4	144.5	77.5	58.75	36.5	18.5	214	EX200-1, SH280
16	190	69	58	119.6	155.6	82.2	58.8	36.6	20.5	220	E200B, SH200, SK200, E320
17	190	62	58	124.4	160.4	81.6	59	38	18.5	220	PC200-3, PC220-1 / 2/3, EX200-2 / 5, ZX210
18	190	62	58	124.4	160.4	81.6	59	38	20.5	220	PC200-5 / 6/7, DH220-5, EX220
19	203	72	58	138.4	178.4	101.6	66.8	44.6	20.5	244	EX300-1, PC300-2
20	203	72	58	138.4	178.4	101.6	66.8	44.6	22.5	244	PC300-5
21	203	72	62	129	179	94	64	42	20.5	235	E325
22	203	76.2	58	148.2	186.2	112.4	66.8	44.6	19.5	254	R944
23	203	72	58	138.4	178.4	101.6	66.8	44.6	18.5	244	D60, D65, TY160
24	203	72	60	146	184	108	66	45	20.5	250	T160, T140, T120
25	203	76.2	58	133.4	171.4	102.4	69.7	44.5	19.5	232	D6D
26	203	68	64	137.3	185.3	101.3	72.7	44.5	20.5	232	D6H
27	216	76.2	63	140.4	178.4	101.6	66.5	44.6	22.5	242	PC300-6 / 7, EX300-5
28	216	76.2	63	146	184	106	71	47	22.5	252	EX400-1, PC400-1 / 3, DH450
29	216	76.2	69	140	190	103	68	46	22.5	248	E330
30	216	76.2	63	146	184	106	74.3	47	24.5	252	PC300-3 / 5, SH330, SH300, PC410-5
31	216	76.2	63	146	184	106	74.3	47	20.5	252	D80, D85, TY220, TY230
32	216	76.2	64.3	146	184	108	71	47.7	19.5	252	D7G
33	228	76.2	71.4	144	184	109	71.5	47	24.5	254	PC400-6
34	228	76.2	71.4	169	219	121.6	79	48.5	24.5	292	D155, D150, TY320
35	228	76.2	71.4	169.8	201.6	121.6	80.4	50.8	23	292	D8K
36	260	76.2	87.3	184.2	235	133	85.3	57	27.5	321	EX700, ZX1000
37	260	76.2	87.3	184.2	235	133	92	57	27.5	321	D355, PD410, D9H, D9G

Pakiet i usługa

Konserwacja łącza toru

Przed włączeniem ogniwa gąsienicy należy najpierw sprawdzić, czy zespół ogniw działa normalnie i czy napięcie łańcucha piły jest normalne.

Pamiętaj, aby zamknąć hamulec łańcucha przed uruchomieniem, aby zatrzymać zespół ogniw gąsienicy i zapobiec niebezpieczeństwu podczas uruchamiania. Ale przed rozpoczęciem pracy poluzuj hamulec łańcucha, w przeciwnym razie łożysko zostanie uszkodzone.

Gdy łącznik gąsienicy obraca się, należy uważać, aby nie ocierać o ziemię lub inne przedmioty.

Łącznik należy w odpowiednim czasie naoliwić i nałożyć farbą antykorozyjną. Gdy zespół ogniw gąsienicy zardzewieje, należy go wymienić na czas, aby poprawić wydajność pracy.

Często sprawdzaj i konserwuj zespół ogniw, naprawiaj go na czas, jeśli jest uszkodzony lub rozłączony, i znajdź przyczynę.
